Аксиальный пресс. Монтаж металлополимерных газопроводов

Тема нашей статьи: аксиальный пресс и его использование для соединения теплостойких многослойных труб из сшитого полиэтилена, армированного алюминием путем прессового обжатия для создания сетей газораспределения ГОСТ Р 58095.3—2018.

Трубы из металлопластика, используемые для газораспределительных сетей, разрабатываются специально для российских условий эксплуатации. Согласно информации, предоставляемой ведущими производителями труб по данной технологии: основной «несущий» слой, контактирующий с внешней средой, выполнен из высокопрочного материала – сшитого полиэтилена PE-Xс. Его толщина составляет более 3/4 от полной толщины стенки трубы. Внутренний барьерный (кислородозащитный) слой, выполнен из алюминиевой ленты, сваренной встык вольфрамом, в среде инертных газов. Алюминиевый слой увеличивает прочность рубы, полностью предотвращает диффузию кислорода из окружающего воздуха в перемещаемую по трубопроводу среду, сдерживает линейные расширения полимерных слоев трубы, защищает от внешних воздействий. Слои соединены между собой с помощью высококачественного клея.

Сшивка полиэтилена — это процесс связывания воедино звеньев его молекул, в результате чего они образуют ячеистую трехмерную сетку. Это многократно повышает качество полиэтилена, дает возможность увеличить сопротивление трубы воздействиям давления и температуры.

Согласно характеристикам, заявленным некоторыми производителями PE-X туб для сетей газораспределения, они используют многослойную конструкцию: внутренняя несущая труба из полиэтилена, сшитого электронно-лучевым способом (PE-Xc). Алюминиевый слой выполняет антидиффузионные и стабилизирующие функции. Наружный слой из полиэтилена (PE) желтого цвета защищает трубу от ультрафиолета и механических повреждений. Трубы PE-X для сетей газа отличаются ударопрочностью и износоустойчивостью. Рабочая температура - до +90°С. Рабочее давление - 10 атмосфер (1МПа).

Прокладку металлополимерных газопроводов предусматривают:

• открытой, непосредственно по строительным конструкциям здания.
• скрытой в специально устроенных каналах (штрабах) стен (монолитно или в защитной полимер­ной гофре, рекомендованной предприятием-изготовителем).

Радиус упругого изгиба металлополимерных труб при повороте газопровода устанавливают размером не менее пяти наружных диаметров. Металлополимерные трубы и соединительные детали для газопроводов должны соответствовать требованиям стандартов или технических условий на их производство и иметь сертификат соответствия.

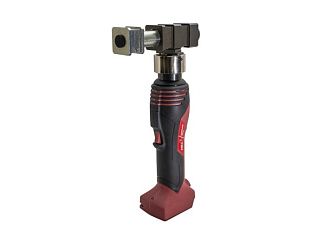

Аксиальный пресс — это оборудование для мобильной работы на строительных объектах без привязки к источнику электроэнергии. Конструкторы предусмотрели наличие в электрических моделях мощных литий-ионных батарей на несколько ампер-часов и снабдили такие аксиальные прессы переносными зарядными устройствами.

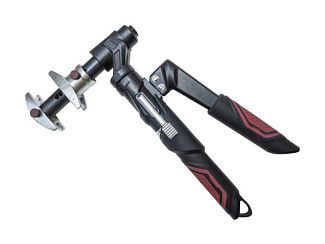

Для удобства монтажа производители сантехнического оборудования разработали специальные универсальные модели с функциями: расширения прессовых концов труб и запрессовывания прессовых концов на фитинг труб. А также модели, где для расширения прессовых концов труб используется отдельный инструмент.

Как происходит соединение металлополимерных труб, созданных по технологии PE-Xc с помощью аксиального пресса?

Согласно ГОСТ Р 58095.3—2018 "Системы газораспределительные. Требования к сетям газопотребления" - выполнение соединений методом прессового обжатия производят в определенной последова­тельности.

1. Резка труб с применением труборезов производится под прямым углом, при этом важно не допускать образования заусенцев. Разрешается косина реза не более 5°;
2. Калибровка внутреннего и внешнего диаметров трубы. Данная операция производится следующим образом:
   -надеть монтажную (надвижную) гильзу-втулку на трубу;
   -вставить расширитель соответствующего размера в трубу до конца и полностью однократно расширить диаметр трубы.

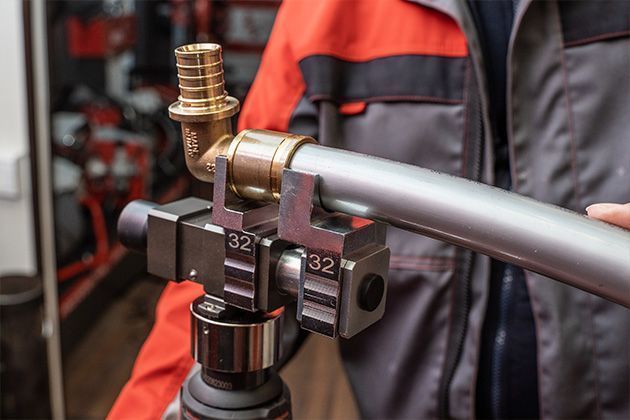

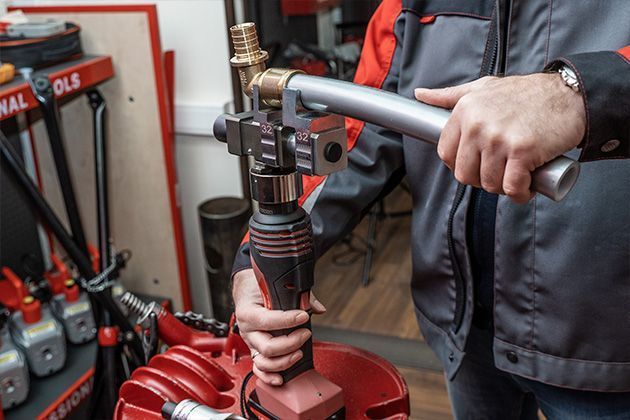

3. Чтобы запрессовать гильзу на фитинг необходимо вставить соединение в инструмент и плавно нажимать на рукоять инструмента, пока гильза не упрется в корпус фитинга. В процессе запрессовки следует держать инструмент под прямым углом, чтобы исключить перекосы фитинга и гильзы в губках тисков. Зазор между соединительной деталью и торцом пресс-втулки принимают не более 0.5 мм.

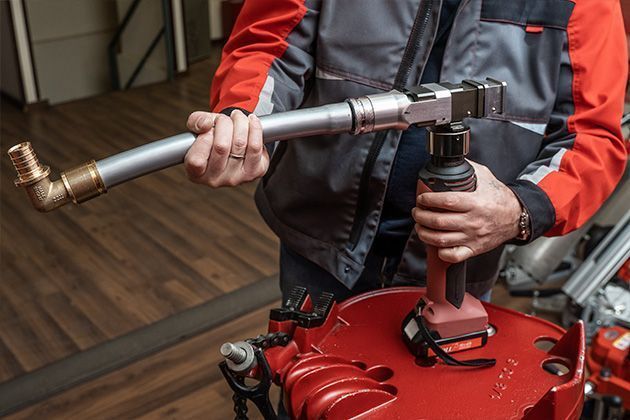

Аксиальные прессы разрабатываются и укомплектовываются для возможности работы с соблюдением правил, прописанных в ГОСТ. При монтаже сетей внутреннего газораспределения из металлопластиковых труб используются электрические модели гидравлических аксиальных прессов. Мощные приводы таких аппаратов позволяют расширять концы металлопластиковых труб и запрессовывать фитинги с минимальным усилием для монтажников.

Комплектация инструмента позволяет иметь все необходимое под рукой, поэтому в наборах для монтажа металлополимерных труб вместе с аксиальными прессами всегда есть ножницы для пластиковых труб нужного диаметра, а также - запрессовочные тиски и расширительные насадки для калибровки внутреннего и внешнего диаметров трубы

Приводим полезную информацию, касающуюся общего порядка работ по монтажу внутренних газопроводов из металлополимерных труб. Монтаж начинают только после проведения входного контроля материалов, а также при наличии на объекте необходимого количе­ства труб, технических устройств, соединительных деталей, металлических футляров, расходных мате­риалов и специального инструмента.

Монтаж газопроводов из металлополимерных труб допускается выполнять при температуре окружающего воздуха не ниже 5 °С или указанной в нормативных документах на их изготовление.

При прокладке газопроводных сетей из металлополимерных труб необходимо обеспечить следующие условия:

• сохранность поверхности труб и соединительных деталей;
• надежность фиксации газопровода и технических устройств.

---

Специалисты VOLL проконсультируют Вас по выбору модели аксиального пресса для продуктивной работы на Ваших объектах.
