1. Особенности изделий
2. Основные виды
3. Как сделать выбор?
Резьбонарезные головки (РНГ) – специальные изделия, которые используются для нарезания внутренней и наружной резьбы. Они широко применяются в современном машиностроении и ряде других отраслей. Конструктивно изделия состоят из комплекта гребенок.
Рабочая часть головки позволяет:
• формировать резьбовой профиль;
• калибровать резьбы;
• центрировать и обеспечивать подачу инструмента.

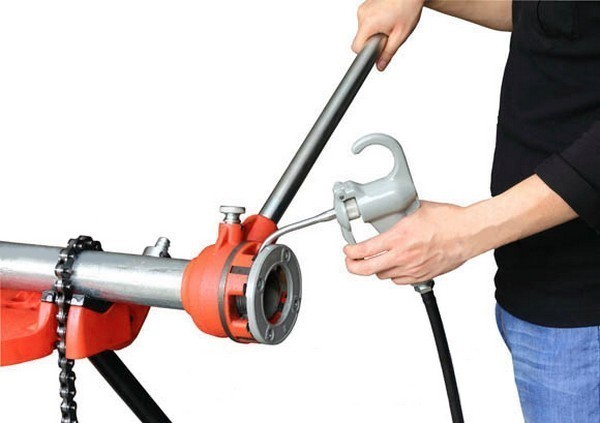

Головками пользуются не только вместе с крупными станками, но и со стандартными клуппами. К каждой головке предъявляются высокие требования. При производстве резьбонарезных изделий учитываются требования ГОСТов и иных стандартов.
Особенности изделий
Резьбонарезная головка имеет ряд преимуществ (по сравнению с круглыми плашками). В их числе:1. Автоматическое разведение гребенок на головке.
2. Быстрый отвод головки без обратного свинчивания.
3. Повышенная производительность.
4. Высокая чистота поверхности и точность работ.
Головки более долговечны, чем плашки, и позволяют точно регулировать размеры резьбы, при необходимости выполнять ее нарезку в 2 прохода.
Предлагаемые головки также отличаются:
• разборной конструкцией;
• высокой точностью посадки;
• безупречным центрированием труб с помощью длинных направляющих.
Основные виды

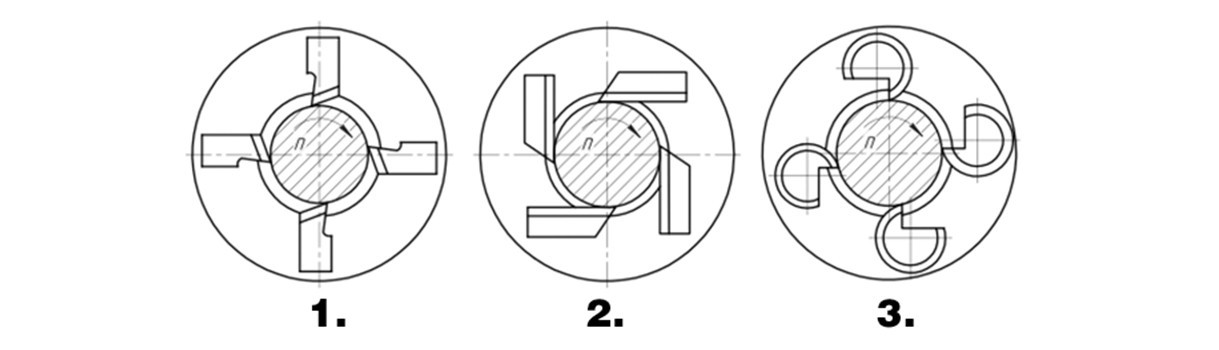

В зависимости от конструкции резьбонарезных гребенок головки могут быть:1. С плоскими радиальными гребенками.
2. С плоскими тангенциальными гребенками.
3. С круглыми радиальными гребенками.
Изделия с круглыми радиальными гребенками являются самыми популярными. Это обусловлено тем, что они:
• отличаются длительным сроком службы, так как могут перетачиваться;
• являются максимально стойкими к агрессивным воздействиям;
• экономичны в работе;
• позволяют получать круглые гребенки шлифованием.
Головки с круглыми радиальными гребенками могут быть:
1. Невращающимися. При работе головок деталь вращается. Сама головка перемещается вдоль ее оси. Раскрывание головок в конце и закрывание в начале процесса обеспечивается с помощью специальной рукоятки.
2. Вращающимися. Такие головки применяются на сверлильных станках, токарных автоматах и полуавтоматах. Сама головка обеспечивает рабочее вращение и движение подачи. Деталь, в свою очередь, может вращаться в том же направлении. Это позволяет обеспечить нужное сокращение скорости резания. Раскрывают и закрывают головку два упора.
3. Специальными невращающимися. Такие головки используются для создания резьбы небольшого диаметра (4-10 мм). Устанавливаются резьбонарезные изделия на токарных автоматах. Открывание головок обеспечивается автоматически, а закрывание происходит при повороте револьверной головки с помощью упора и изогнутого рычага.
При нарезании наружной резьбы обычно применяются головки с круглыми гребенками. Такие изделия отличаются:
• простой конструкцией;
• возможностями для работы с большим количеством переточек;
• большей стабильностью.
Резьбу нарезают с принудительной подачей головки. Внутреннюю резьбу чаще нарезают резьбонарезными головками с призматическими гребенками. Режущие кромки инструмента располагаются на одном диаметре и имеют заходной конус. Число гребенок в комплекте зависит от размера резьбонарезной головки. В комплекте гребенки смещены относительно друг друга в соответствии с углом подъема винтовой линии.
При нарезании длинных винтов и червяков применяют резцовые головки. Такие головки резьбонарезные устанавливаются на суппорте станка. Резцовая головка конструктивно состоит из корпуса, который вращается от отдельного привода. В корпусе закрепляются резцы (от 1 до 4). Их профиль соответствует профилю резьбы.
Как выбрать?
При выборе резьбонарезных головок следует учитывать:• тип клуппы или станка, с которыми будет использоваться оснастка;
• размер резьбы;
• частоту использования.
Планируете пользоваться резьбонарезными головками? Хотите, чтобы они прослужили долго?
Сделайте выбор в пользу резьбонарезных головок, которые:
• выполняются только из высококачественной легированной стали специальной закалки;
• имеют надежную разборную конструкцию, позволяющую заменять ножи;
• отличаются прецизионной точностью посадки ножей.
Под маркой VOLL выпускаются головки, соответствующие всем решаемым задачам, запросам потребителей и особенностям используемого оборудования.
К их отличительным особенностям относят интуитивно понятную маркировку посадочных мест для каждого из ножей и великолепное центрирование изделия посредством длинной направляющей. Существует возможность в небольших пределах компенсировать несоответствие диаметра трубы при нарезании резьбы на нестандартных трубах путем сведения-разведения ножей головки.

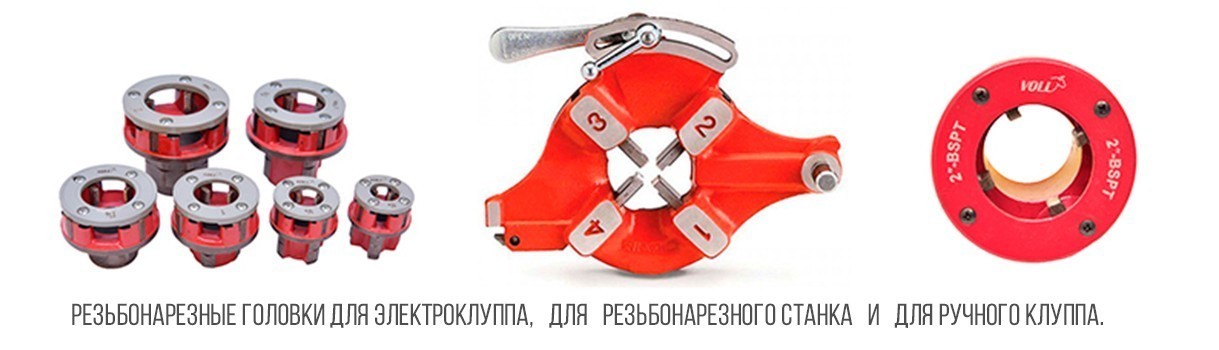

Предлагаемые головки идеально подходят для использования в резьбонарезных клуппах VOLL, с применением смазочно-охлаждающей жидкости VOLL. Головки могут использоваться с электрическими и ручными клуппами некоторых других производителей (совместимость уточняйте у специалистов компании VOLL).
Обратите внимание! Головки резьбонарезные реализуются как по отдельности, так и целыми наборами. Удобнее купить комплект. Так вы получите головки различных размеров и сможете проводить работы по нарезанию резьбы всех типов. Если вы не знаете, какие головки заказать, обратитесь к специалистам. Они помогут сделать правильный выбор.
