Производители стыковых аппаратов для монтажа инженерных коммуникаций выпускают такое оборудование для всех диаметров используемых ПНД труб. В данном материале мы говорим о стыковых аппаратах для соединения ПНД труб больших диаметров, используемых для монтажа магистралей водоснабжения, газоснабжения и разных типов канализации. Технология стыковой сварки требует соответствия трубных изделий определенным параметрам, которые необходимо знать сварщикам и специалистам сварочного производства. Приведем некоторые технические характеристики.
Изделиями больших диаметров обычно называют трубы диаметром от 500-560 мм. Чаще всего используются ПНД трубы, выпускаемые из современных марок полиэтилена ПЭ80 и ПЭ 100. Что касается труб для хозяйственно-питьевого водоснабжения, то они имеют следующие характеристики:
Трубы ПНД из полиэтилена марки ПЭ 80 рассчитаны на рабочее давление от 0.5 МПа до 1.6 МПа, наружный диаметр от 16 до 1200 мм, SDR от 9 до 26, толщина стенок этих труб от 2 до 59 мм. Трубы ПЭ 80 заменили устаревшую на сегодняшний день марку ПЭ 63.
Полиэтиленовые трубы марки ПЭ 100 имеют следующие характеристики: рабочее давление от 1 до 1.6 МПа, толщина стенок от 3 до 59 мм, SDR от 11 до 17 единиц, внешний диаметр этих пластиковых труб от 32 до 1000 мм. ПЭ 100 - считается маркой, обладающей наиболее высокими прочностными характеристиками для труб из полиэтилена низкого давления.Требования к полиэтиленовым трубам для систем хозяйственно - питьевого назначения систематизированы в ГОСТ 18599-2001. А для систем, транспортирующих газообразное топливо, в ГОСТ Р 58121.2-2018 г.При отборе труб и фитингов для монтажа трубопроводов необходимо произвести визуальный контроль применяемых деталей. Трубы должны иметь гладкую внутреннюю и внешнюю поверхность. Допускается небольшая волнистость, не выводящая толщину стенки за пределы указанных норм. На наружной, внутренней и торцевой поверхностях труб не должно быть видимых включений, трещин и других дефектов, видимых без увеличительных приборов.
Что касается цветовой идентификации труб, то:
- для хозяйственно-питьевого назначения применяются изделия черного цвета, с четырех сторон которых продольно расположены синие полосы;
- для газопроводов используются черные, оранжевые или желтые трубы. Трубы черного цвета, применяемые для газопроводов, могут иметь желтые маркировочные полосы (ПЭ 80, ПЭ100) и оранжевые (ПЭ100).
Как оснащены стыковые аппараты для ПНД труб, сваривающие большие диаметры?

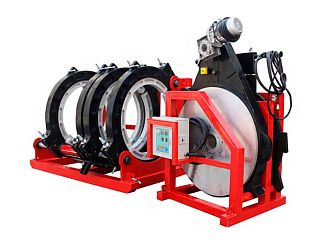

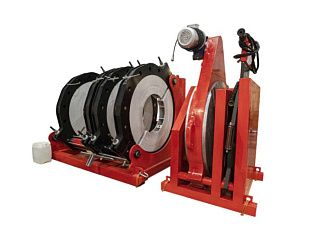

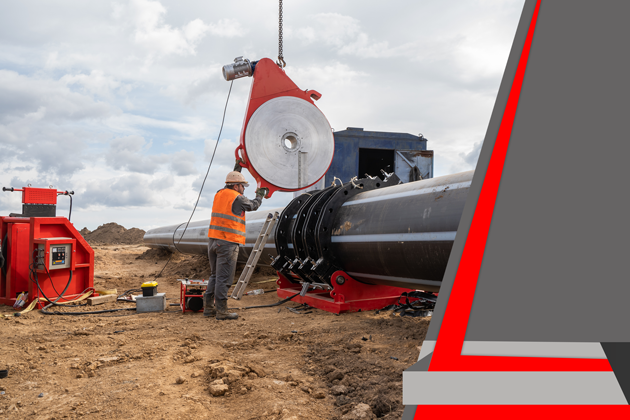

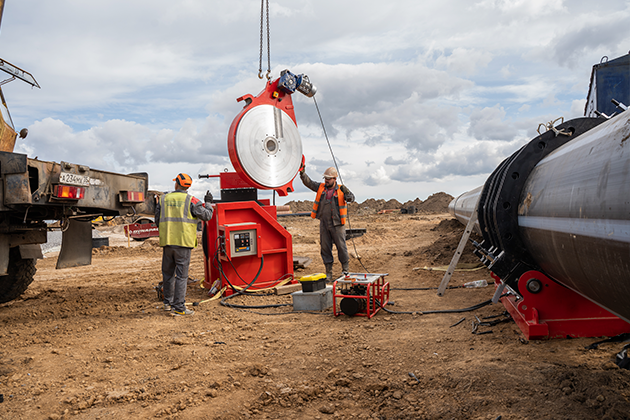

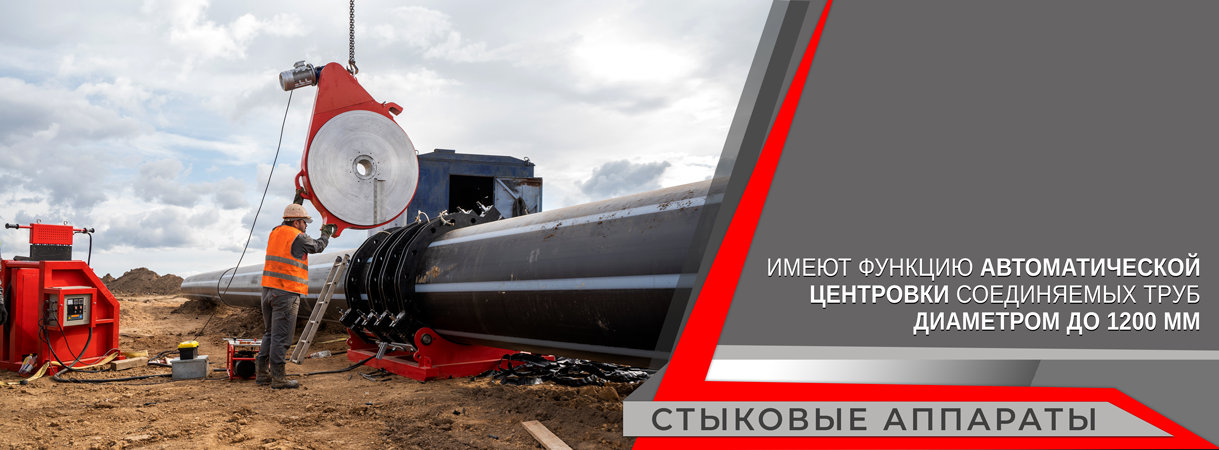

Стыковые аппараты для ПНД труб имеют функцию автоматической центровки соединяемых труб диаметром до 1200 мм с помощью центратора, который находится на мощной раме. Гидравлические модели стыковых аппаратов оснащены несколькими гидравлическими цилиндрами. В составе стыковых сварочных аппаратов также присутствуют: нагреватель (сварочное зеркало), электрический торцеватель, электрический гидроагрегат, а также -станины для торцевателя и нагревателя.Для повышения механизации работ с трубами больших диаметров, например, для перемещения в зону сварки и обратно торцевателя и сварочного зеркала могут использоваться кран-балки. Кран-балки оснащены электрическим приводом и управляются с помощью меню, расположенном на пульте. При проведении сварочных работ с использованием кран-балки один оператор может полностью провести процедуру сварки.
Какова последовательность работ по сварке ПНД труб больших диаметров с использованием стыковых аппаратов?

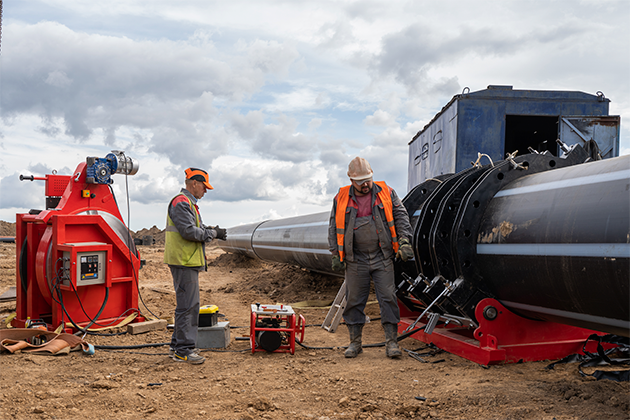

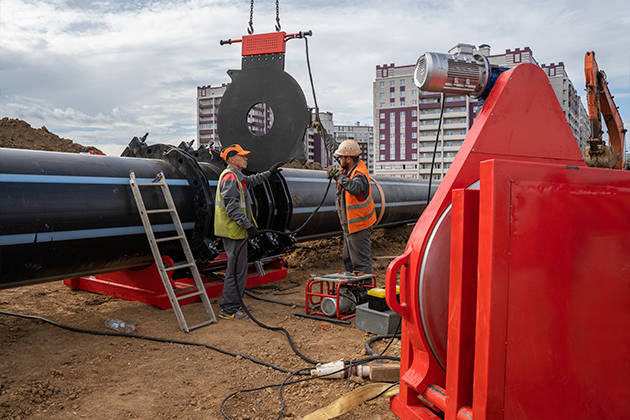

Для понимания процедуры сварки с помощью стыковых аппаратов перечислим основные технологические этапы данной процедуры на единственно низком давлении (согласно ГОСТ 55276-2012). Данная технология сварки ПНД труб применяется наиболее часто.Для начала процедуры сварки торцы труб, соответствующих требованиям по качеству, устанавливаются в центратор стыкового аппарата на расстоянии не менее 30 мм друг от друга. Необходимо соблюсти соосность труб в соответствие с допуском. Овальность труб допускается не выше 3,5 % от их наружного диаметра. Трубы можно перемещать поворотом вокруг своей оси с помощью высокопрочных вкладышей из алюминиевого сплава, установленных на центраторе. Вкладыши подбираются в соответствие с диаметром труб (фитингов). Далее производится обработка торцов труб или фитингов с помощью торцевателя. Затем концы свариваемых деталей сближаются для контрольной центровки и проверки на наличие зазоров между ними.
Сварочный процесс в ручном режиме включает следующие операции:
- установку нагревателя между концами свариваемых труб или соединительных деталей;
- соединение торцов свариваемых деталей с нагревательным элементом;
- удаление по окончании нагрева нагревателя из зоны сварки;
- сведение под давлением торцов свариваемых деталей и удержание до остывания. Давление сваривания должно поддерживаться до того момента, пока температура стыка не упадет до нужного уровня, когда можно будет снять конструкцию без угрозы повредить сварное соединение.
Специалисты VOLL по стыковым аппаратам для сварки ПНД труб проконсультируют Вас по выбору наиболее производительной модели необходимого диаметра.
