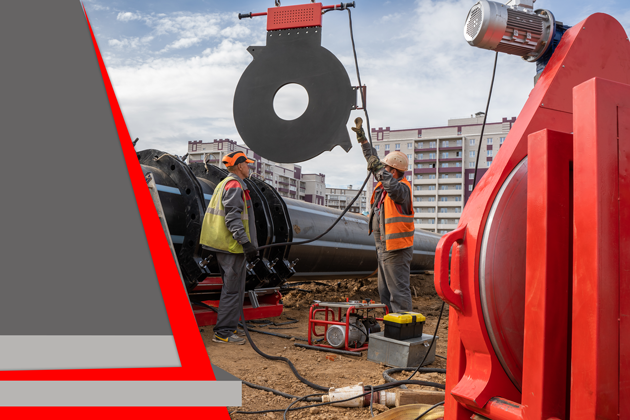

Стыковые аппараты для ПНД труб. Сварка при бестраншейной прокладке и реконструкции

Немного информации по данным видам прокладки инженерных коммуникаций: методу горизонтально-направленного бурения и двум вариантам прокола. ГНБ (горизонтально-направленное бурение) - проходка при помощи специализированных мобильных буровых установок, согласно своду правил СП-249.1325800-2016г основные этапы работ по данной технологии, следующие:

• бурение пилотной скважины по заданной проектом трассе;
• однократное или многократное расширение скважины до образования бурового канала, позволяющего протягивать трубопровод (трубопроводы) проектного диаметра;
• протягивание трубопровода (трубопроводов), осуществляемое, как правило, от точки выхода бурового инструмента на поверхность к буровой установке.

Метод прокола применяется в управляемом или неуправляемом вариантах. Неуправляемый прокол согласно такому документу, как ТСН 40-303-2003, выполняется путем статического (с помощью домкратов) или динамического (ударного или ударно-импульсного, с помощью пневмопробойников, пневмомолотов или гидромолотов) внедрения в грунт труб с неуправляемым конусным наконечником, сопровождаемого уплотнением окружающего грунта.

Технология управляемого прокола состоит из следующих этапов:

• прокол пионерной скважины по заданной проектом трассе путем внедрения в грунт пилотных штанг с управляемым наконечником, сопровождаемый уплотнением окружающего грунта;
• однократное или многократное поэтапное расширение скважины до образования рабочего канала, позволяющего протягивать трубопровод (трубопроводы) проектного диаметра;
• протягивание трубопровода, осуществляемое, как правило, от точки выхода управляемого наконечника на поверхность к залавливающей установке.

Необходимо отметить, что данные методы используются для прокладки таких видов инженерных коммуникаций: хозяйственно-питьевого водоснабжения, транспортировки природного газа с низким рабочим давлением, кабельных линий различного назначения.

Трубопроводы из ПНД (полиэтилена низкого давления) используются для транспортирования различных сред в ЖКХ и промышленности это обусловлено свойствами данного материала.

Полиэтилен, низкого давления получают при давлении 0,2 - 4 МПа и температуре 20 - 180 °С. данный вид полиэтилена имеет плотность 960-970 кг/м3. Для производства труб применяемых при монтаже перечисленных инженерных сетей, ПНД изготавливается из полиэтилена марок ПЭ80 и ПЭ100. Трубы, изготовленные из полиэтилена данных марок, имеют высокий показатель длительной прочности (MSR).

Кроме того, ПНД из полиэтиленов последнего поколения имеет высокую стойкость к гидроабразивному износу, устойчивость к гидравлическим ударам Данный материал позволяет создавать небольшие по весу и ремонтопригодные трубы. Они незаменимы при бестраншейной прокладке и реконструкции инженерных коммуникаций. Трубы из ПНД легко свариваются с помощью стыковых аппаратов, это не зависит от величины их SDR (соотношения наружного диаметра к толщине стенки, чем меньше SDR, тем толще стенка).

Для сварки труб каких диаметров применяются стыковые аппараты для ПНД труб при бестраншейной прокладке?

Для бестраншейной прокладки используются трубы:

• для ПЭ 80 с SDR 9,0 диаметр 16-500 мм;
• для SDR 11,0 - диаметр 20-630 мм;
• для SDR 13.6 -диаметр 25-800 мм;
• для ПЭ 100 с SDR 11.0 - диаметр 32-630 мм;
• для SDR 13,6 -диаметр 40-800 мм;
• для SDR 17,0 -диаметр 50-1000 мм.

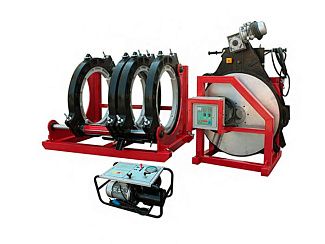

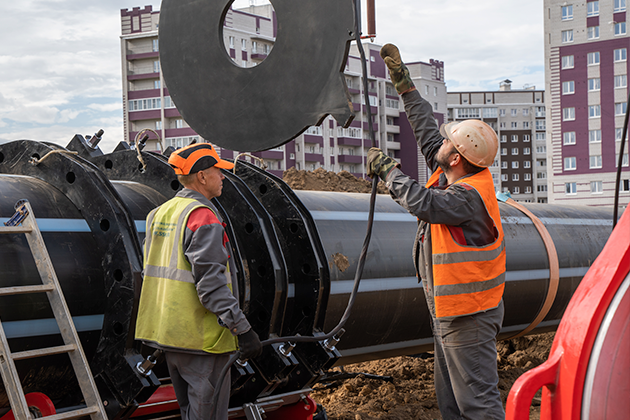

Работа на строительных объектах требует специального исполнения сварочного оборудования. В том числе блока управления стыковых сварочных аппаратов, который осуществляет подачу питающего напряжения на составные части аппарата. В блок встроены терморегулятор нагревателя с возможность контроля температуры с помощью дисплея. Блок управления оснащен специальным устройством для защиты аппарата и оператора. Согласно отраслевым правилам, технология управляемого прокола применяется для напорных (длиной до 150 м) и самотечных трубопроводов (диаметром до 400 мм и длиной до 30 м).

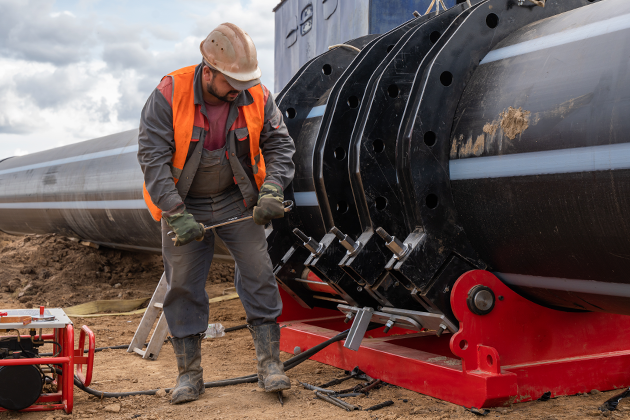

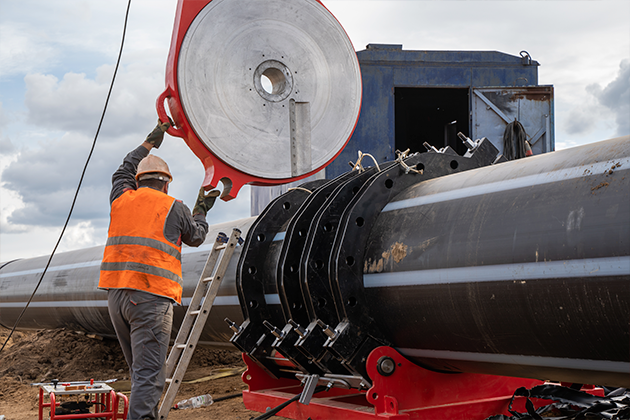

Необходимо отметить, что при реконструкции трубопроводов может производиться увеличение диаметров труб, в этом случае старые трубы разрушаются, а вслед за пневмомолотом протаскивается труба из ПНД, которая наращивается по мере необходимости с помощью сварки стыковыми аппаратами. Технология сварки ПНД труб широко применяется при бестраншейных способах прокладки в силу возможности применения в стесненных условиях и для соединения труб при больших глубинах заложения. Соединение ПНД труб при помощи стыковых аппаратов дает возможность создавать качественные межтрубные соединения и проталкивать собранные секции в реконструируемые трубопроводы.

Стыковые аппараты для ПНД труб работают по технологии, позволяющей создавать неразъемные соединения за короткий промежуток времени. Это дает возможность быстро собирать участки трубопроводов и наращивать их. Поэтому создание сварных соединений для ПНД труб с помощью стыковых аппаратов является рентабельным при использовании в бестраншейных технологиях.  Согласно своду правил СП-249.1325800-2016г: «При выполнении работ вблизи сооружений окружающей застройки следует особо обращать внимание на соблюдение технологического регламента с целью предотвращения сверхпрогнозных дополнительных деформаций их оснований, а также на недопущение перерывов при бурении и расширении пилотной скважины и протягивании трубопровода». Поэтому, сборка полимерного трубопровода или его флагманского участка при бестраншейной прокладке должна быть завершена к моменту завершения расширения бурового канала. Процесс протягивания трубопровода должен происходить с минимальным количеством остановок из-за необходимости всегда учитывать перечисленные особенности бестраншейной прокладки.

---

Специалисты по стыковым аппаратам VOLL проконсультируют Вас по выбору наиболее производительных моделей для бестраншейной прокладки и реконструкции трубопроводов.
